產品課堂——QTZ80H（TC5613）塔式起重機

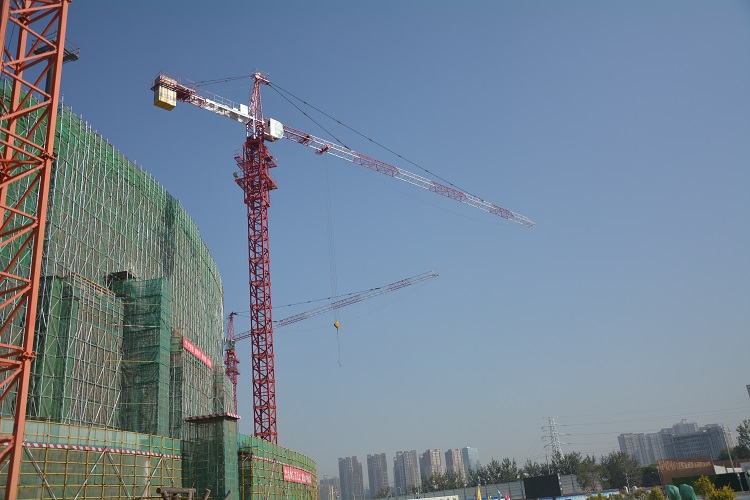

一、甘肅建投裝備制造有限公司生產制造的QTZ80H塔式起重機QTZ80H塔式起重機性能優良，價格低廉，適用于高層及超高層民用建筑、橋梁、水利工程、大跨度工業廠房以及采用滑模法施工的高大煙囪等大型建筑工程。具有以下特點：

1.性能參數及技術指標國內領先，最大工作幅度56米，為國內外現有同類產品中的最長者，具有56m臂和51m臂等兩種工作形式。

2.工作方式多，適用范圍廣。該機有基礎固定、外墻附著等工作方式，適合各種不同的施工對象。獨立起升高度為45米，在獨立式的基礎上，增加塔身標準節和附著裝置，起升高度即可達到160米，特殊訂貨最大起升高度可以達到200米。

3.工作速度高、調速性能好、工作平穩可靠。起升機構采用帶渦流雙速繞線電機，換檔平穩，具有慢就位功能；能實現重載低速、輕載高速，最高速度可達到80米/分。變幅機構采用小車在水平臂上變幅，三檔速度，具有良好的安裝就位性能；回轉機構采用行星減速機構，配置液力耦合器，承載能力高，起制動平穩，工作可靠；液壓頂升系統結構緊湊，使用維護方便，安全可靠。

4.各種安全裝置齊全可靠。各工作機構設有制動器，確保運行安全。還設有起升高度限位器、小車變幅限位器、力矩限制器、起重量限制器、小車行走限位器、回轉限位器等安全裝置，可靠性好，適用于惡劣的建筑施工環境。

5.引進國外技術并國產化了的電器元件、起重量限制器、力矩限制器、高度限位器、幅度限位器、回轉限位器及回轉、變幅機構制動器等安全裝置。

6.小車雙向防斷繩（防溜車）和防斷軸裝置。

7.起升機構采用防扭鋼絲繩，并增設鋼絲繩防扭裝置及排繩機構，有利于排繩并延長鋼絲繩的使用壽命。

8.變幅機構鋼絲繩采用可靠的棘輪張緊系統。

9.剛性雙拉桿懸掛大幅度起重臂，起重臂剛性好、自重輕、斷面小、風阻小，外型美觀，臂長多種變化，可滿足不同的施工需要。

10.司機室在起重臂右下方獨立側置，視野好；內部空間大，需要時可配空調器及取暖器，給操作者創造良好的工作環境。

11.采用回轉限位器，取消中央集電環，克服了有集電環時，雨淋受潮、短路漏電等缺陷，同時方便了司機從塔機中間的上下通行。

12.司機室采用先進的聯動臺操作各機構動作，操作容易、維修簡單。

13.所有結構件進行鋼刷除銹處理后噴漆，提高了油漆附著力，延長使用壽命。

14.電控箱與駕駛室之間的控制電纜聯接采用多芯電纜與航空插頭，裝拆方便快捷，不易出錯。

15.所有設計完全符合或優于最新國家及部頒標準。

16.固定基礎式安裝僅需要25噸汽車起重機就能實現，經濟快捷。

二、技術性能參數表
